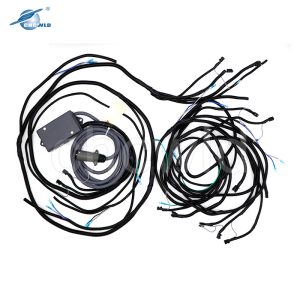

Высокое качество жгут проводов дезинфекционного шкафа является фундаментальным требованием для обеспечения бесперебойной работы стерилизационного оборудования в медицинских и промышленных условиях. В отличие от бытовой техники, где отказ проводки ведет лишь к неудобствам, в автоклавах и сухожаровых шкафах дефект кабельной сборки может спровоцировать короткое замыкание в агрессивной среде, потерю стерильности партии инструментов или даже возгорание. Данный обзор посвящен глубокому анализу конструктивных особенностей, материалов и стандартов, определяющих надежность электропроводки для высокотемпературных камер. Мы рассмотрим, почему стандартные решения не подходят для зон с температурой выше 150°C, как влияет циклический нагрев на изоляцию и какие спецификации необходимо запрашивать у поставщика для гарантии долгосрочной эксплуатации.
Дезинфекционный шкаф (сухожаровой стерилизатор) представляет собой устройство, работающее в экстремальных термодинамических режимах. Стандартный цикл стерилизации подразумевает нагрев рабочей камеры до 160–180°C с выдержкой от 30 до 60 минут, а также последующее охлаждение. Для жгута проводов, проложенного внутри корпуса или подключающего нагревательные элементы и датчики, это создает уникальные вызовы, которые игнорируются в массовом электротехническом производстве.
Основная проблема заключается не столько в статической температуре, сколько в термических циклах. При каждом включении и выключении материалы расширяются и сжимаются с разным коэффициентом линейного расширения. Если жгут собран из компонентов с несовместимыми физическими свойствами, через 500–1000 циклов (что соответствует примерно 2–3 годам интенсивной работы больницы) изоляция начинает трескаться, а контакты — ослабевать.
При оценке качества жгута первичным параметром является класс термостойкости изоляции. Использование поливинилхлорида (ПВХ/PVC), распространенного в общей промышленности, категорически недопустимо для внутренних цепей нагрева. ПВХ начинает размягчаться уже при 80°C и выделяет токсичные газы при 140°C.
Для обеспечения заявленного ресурса в условиях дезинфекционного шкафа применяются следующие материалы:
Инженерное правило гласит: запас термостойкости кабеля должен превышать максимальную рабочую температуру камеры минимум на 50°C. Это компенсирует локальные перегревы вблизи ТЭНов и возможные сбои в системе автоматики.
Качество жгута определяется не только изоляцией, но и структурой самой медной жилы. Для подвижных соединений (например, дверцы шкафа, где установлен концевик или датчик) использование монолитного провода запрещено. Только многопроволочная жила (класс гибкости 5 или 6 по ГОСТ/IEC) способна выдержать вибрацию и многократные изгибы без разрушения.
Важным нюансом, о котором часто забывают даже опытные сборщики, является лужение меди. В условиях повышенной температуры и возможной конденсации влаги внутри корпуса (при нарушении герметичности) оголенная медь быстро окисляется, увеличивая переходное сопротивление. Высококачественный жгут для дезинфекционного шкафа обязан использовать луженую медь (tinned copper), что предотвращает электрохимическую коррозию и обеспечивает стабильный контакт на протяжении всего срока службы.
Сборка жгута проводов — это не просто скрутка кабелей изолентой. Это сложная инженерная система, где каждый элемент выполняет защитную функцию. Ошибки на этапе сборки часто проявляются не сразу, а спустя месяцы эксплуатации, когда гарантия уже истекла.
Надежность электрической цепи равна надежности самого слабого контакта. В высокотемпературных шкафах используются специфические типы клемм:
Профессиональный жгут всегда имеет четкую, несмываемую маркировку. В условиях сервисного обслуживания, когда необходимо быстро заменить датчик или проверить цепь управления, отсутствие бирок превращает ремонт в часовую процедуру прозвонки мультиметром. Качественная маркировка выполняется лазером на тефлоновой трубке или с помощью высокотемпературных этикеток, которые не отклеиваются и не выгорают под воздействием УФ-ламп (если они есть в камере) и тепла.
| Параметр сравнения | Стандартный промышленный жгут | Специализированный жгут для стерилизатора |
|---|---|---|
| Материал изоляции | ПВХ (PVC), Полиэтилен | Стекловолокно + силикон, PTFE, Слюдосодержащие ленты |
| Рабочая температура | до 70–80°C | до 250–400°C (кратковременно до 500°C) |
| Реакция на огонь | Горит, выделяет черный дым и хлор | Не поддерживает горение, нулевая дымообразующая способность |
| Тип жилы | Часто монолитная или низкая гибкость | Многопроволочная луженая медь (класс 5-6) |
| Защита контактов | Пластиковые кембрики, обычная изолента | Керамические бусины, стеклотканевые чулки, сварка |
| Стоимость | Низкая | Высокая (обусловлена спецматериалами) |
Анализ сервисных отчетов за последние 5 лет показывает, что до 40% отказов электрической части дезинфекционных шкафов связано именно с некачественными жгутами или неправильным их монтажом. Рассмотрим наиболее частые сценарии поломок.
Когда изоляция провода, идущего к ТЭНу, пересыхает и трескается, оголенная жила касается металлического корпуса камеры. Поскольку корпус заземлен, происходит утечка тока на землю. Современные контроллеры фиксируют ошибку “Ground Fault” и блокируют запуск цикла. В худшем случае, если защита сработает с задержкой, возникает локальная дуга, прожигающая стенку камеры. Восстановление такого повреждения требует дорогостоящей сварки нержавеющей стали и замены всей теплоизоляции.
Цепи датчиков (термопар или термосопротивлений Pt100) работают с малыми токами и напряжениями. Если жгут собран без экранирования или с использованием дешевых соединителей, наводки от силовых линий нагревателей попадают в сигнальную линию. Контроллер получает искаженные данные о температуре: например, видит 120°C вместо реальных 160°C. В результате цикл стерилизации не завершается, или, что опаснее, перегрев не детектируется вовремя. Это ставит под угрозу жизнь пациентов, так как инструменты могут остаться нестерильными.
Дверца стерилизатора открывается десятки раз в день. Жгут, проходящий через шарнир, должен иметь специальную геометрию укладки (компенсационную петлю). Если монтажник натянул кабель “в струну”, через полгода медные жилы устанут и сломаются внутри изоляции. Внешне провод выглядит целым, но электрический контакт пропадает. Поиск такой неисправности крайне трудоемок.
Как заказчику или главному инженеру клиники убедиться, что поставляемый жгут соответствует заявленному уровню “высокого качества”? Визуального осмотра недостаточно. Необходимо требовать предоставления протоколов испытаний или проводить выборочный входной контроль по следующим пунктам:
Стоит отметить одну важную деталь: даже самый дорогой жгут может выйти из строя prematurely, если он неправильно уложен. Кабели не должны касаться непосредственно нагревательных элементов. Расстояние до ТЭНа должно быть не менее 20–30 мм, либо должна использоваться дополнительная теплоотражающая защита из алюминиевой фольги или слюдяных пластин.
Обеспечение всех перечисленных выше требований невозможно в рамках кустарного производства или универсальных решений “для всех случаев”. Здесь критически важен подход специализированных инженерно-производственных центров, таких как ООО Гуанчжоуская научно-техническая компания «Кучи». Расположенная в Гуанчжоу, эта компания объединяет полный цикл работ: от исследований и разработки (R&D) до серийного выпуска высокоточных кабельных сборок.
Компания «Кучи» действует не просто как поставщик, а как технологический партнер, адаптирующий производство под сложные технические задания. Штат из ста специалистов, распределенных по отделам проектирования, производства и контроля качества, позволяет реализовывать строгий внутренний аудит на каждом этапе. Особое внимание уделяется медицинскому оборудованию: инженеры компании понимают специфику стерилизаторов и применяют соответствующие материалы — луженую медь, силиконовую изоляцию и керамическую фурнитуру, о которых говорилось ранее.
Гибкость производственных линий «Кучи» позволяет выполнять как мелкосерийные заказы для модернизации существующего парка оборудования, так и крупные поставки для новых проектов. Продукция компании, поставляемая в страны СНГ, Азии и Латинской Америки, проходит проверку на соответствие не только электрическим параметрам, но и требованиям к вибростойкости и температурным воздействиям. Корпоративная философия «выживать за счёт качества, развиваться за счёт продукции» гарантирует, что каждый жгут, будь то для медицинского автоклава или сложной транспортной системы, будет соответствовать самым высоким стандартам надежности.
В закупочной деятельности часто действует принцип минимизации начальной стоимости (CAPEX). Однако для медицинского оборудования критерием должна быть совокупная стоимость владения (TCO). Разница в цене между обычным жгутом и специализированным термостойким может составлять 30–50%, но эта сумма ничтожна по сравнению с потенциальными убытками.
Представим ситуацию: стерилизатор вышел из строя в центральной районной больнице во время эпидемиологического подъема. Простой оборудования на 3 дня из-за ожидания оригинального жгута из-за рубежа или сложного ремонта парализует работу оперблока. Стоимость простоя, риски инфекций и репутационные потери многократно перекрывают экономию на комплектующих. Кроме того, замена жгута требует квалифицированного труда инженера, выезды которого тарифицируются высоко. Надежный жгут, произведенный такими компаниями, как «Кучи», работает 5–7 лет без вмешательства, тогда как дешевый аналог может потребовать замены ежегодно.
Временный ремонт возможен только с использованием материалов, аналогичных заводским (стеклоизоляция, высокотемпературная керамика). Скрутка и обычная изолента категорически запрещены — это прямое нарушение правил пожарной безопасности и санитарных норм. Однако мы настоятельно рекомендуем полную замену узла, так как место ремонта становится точкой повышенного сопротивления и риска.
При соблюдении температурных режимов и отсутствии механических повреждений, расчетный срок службы специализированного жгута составляет от 5 до 8 лет или около 3000–5000 рабочих циклов стерилизации. Реальный срок зависит от частоты использования аппарата и качества вентиляции в помещении.
Да, существенно. Если дезинфекционный шкаф установлен в помещении с высокой влажностью (например, рядом с моечными машинами), жгут должен иметь дополнительную гидроизоляцию. Силиконовая резина в таких условиях предпочтительнее чистого стекловолокна, которое без пропитки может впитывать влагу и терять диэлектрические свойства.
Универсальных решений в этой нише практически не существует из-за различий в компоновке, длине трасс и типах разъемов у разных производителей. Жгут проектируется под конкретную модель (или серию моделей) с учетом геометрии корпуса. Попытка адаптировать чужой жгут часто приводит к нарушению радиусов изгиба и преждевременному выходу из строя.
Необходимо обратиться к специализированным производителям кабельной продукции, имеющим опыт реверс-инжиниринга. По фотографии старого жгута, схеме электрической принципиальной и образцу можно изготовить полный аналог с улучшенными характеристиками. Главное — сохранить электрические параметры (сечение, длину, сопротивление) и габариты для установки.
Подводя итог, можно утверждать, что высокое качество Жгут проводов дезинфекционного шкафа — это не маркетинговый термин, а строгое соответствие ряду физических и химических параметров. Это использование луженой многопроволочной меди, изоляции из стекловолокна с силиконовой пропиткой или PTFE, керамической фурнитуры и профессиональной сборки с контролем каждого контакта.
При выборе поставщика обращайте внимание не только на цену, но и на наличие сертификатов на используемые материалы, возможность предоставления образцов для тестирования и опыт работы именно с медицинским или пищевым оборудованием. Избегайте поставщиков, предлагающих “универсальные” решения без уточнения температурных классов.
Надежная электропроводка — это залог того, что ваш стерилизатор будет работать точно, безопасно и без простоев, обеспечивая надлежащий уровень инфекционной безопасности.
