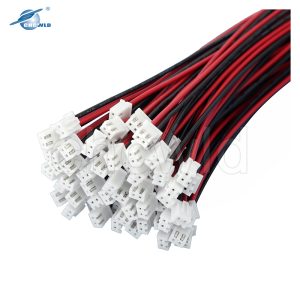

Сертификат Жгут проводов осушителя воздуха для стабильной работы

Сертификат жгут проводов осушителя воздухаа: гарантия стабильной работы и соответствия стандартам 2026

Наличие действующего сертификата на жгут проводов осушителя воздуха является критическим условием для обеспечения бесперебойной работы пневматических систем в условиях сурового климата и высоких вибрационных нагрузок. В 2026 году требования к электропроводке промышленного оборудования ужесточились: документ подтверждает не только соответствие техническим регламентам ЕАЭС (ТР ТС 004/2011, ТР ТС 020/2011), но и устойчивость изоляции к температурам от -50°C до +125°C, а также защиту от воздействия масел и агрессивных сред. Отсутствие сертифицированного кабельного ассембли часто становится причиной ложных срабатываний датчиков влажности, коррозии контактов и простоя компрессорного оборудования. Данный материал подробно разбирает технические параметры, процедуру подтверждения качества и инженерные нюансы выбора компонентов для долговечной эксплуатации.

Технические требования и стандарты сертификации электропроводки

Жгут проводов (cable harness) в системе подготовки сжатого воздуха — это не просто набор кабелей, а сложная инженерная система, передающая сигналы управления на клапаны регенерации, нагреватели и контроллеры точки росы. Ошибки в проектировании или использовании несертифицированных материалов приводят к деградации сигнала и отказу всей линии.

Ключевые нормативные документы и классы защиты

Для экспорта и использования на территории РФ и стран СНГ в 2026 году обязательным является соблюдение ряда стандартов. Сертификат должен явно указывать соответствие следующим параметрам:

• ТР ТС 004/2011 «О безопасности низковольтного оборудования»: гарантирует отсутствие риска поражения электрическим током при напряжении до 1000 В переменного тока.
• ТР ТС 020/2011 «Электромагнитная совместимость»: критически важен для промышленных цехов, насыщенных частотными преобразователями и мощными двигателями. Жгут должен иметь экранирование, предотвращающее наводки на сигнальные линии датчиков влажности.
• ГОСТ Р 53769-2010 (кабели силовые): регламентирует механическую прочность изоляции и жил.
• Степень защиты IP67/IP68: согласно ГОСТ 14254-2015, разъемы и места стыковки должны выдерживать кратковременное погружение в воду и воздействие струй под давлением, что типично при мойке оборудования или конденсатоудалении.

Инженерная практика показывает, что большинство отказов происходит не из-за обрыва жилы, а из-за миграции пластификаторов из изоляции при контакте с компрессорным маслом. Сертифицированный жгут обязан проходить тесты на маслостойкость (стандарт ISO 1817) в течение минимум 70 часов при температуре 100°C без изменения объема более чем на 10%.

Материалы проводников и изоляции: влияние на надежность

При выборе компонентов для сборки жгута инженеры сталкиваются с дилеммой между стоимостью и ресурсом. Дешевые аналоги часто используют поливинилхлорид (ПВХ), который при температурах ниже -20°C становится хрупким. Вибрация от работающего компрессора быстро разрушает такую изоляцию, оголяя контакты.

Профессиональные решения, подтверждаемые расширенным сертификатом, используют:

1. Проводники: Многопроволочная медь луженая (класс гибкости 5 или 6 по ГОСТ 22483). Лужение предотвращает окисление меди в среде с повышенной влажностью, характерной для зоны установки осушителя.
2. Изоляция: Сшитый полиэтилен (XLPE) или силиконовая резина. Эти материалы сохраняют эластичность до -60°C и выдерживают кратковременный нагрев до +200°C (например, при неисправности ТЭНа регенерации).
3. Оболочка жгута: Полиуретан (PUR) или хлорсульфированный полиэтилен (CSM). Они обеспечивают высокую стойкость к истиранию и гидролизу.

Конструктивные особенности жгута для адсорбционных и рефрижераторных осушителей

Условия эксплуатации жгута проводов кардинально различаются в зависимости от типа осушителя. Универсальных решений не существует, и сертификат качества всегда привязан к конкретному типу применения.

Специфика рефрижераторных осушителей (Refrigerant Dryers)

В рефрижераторных моделях основная угроза для электропроводки — это конденсат и низкие температуры в зоне испарителя. Жгут здесь работает в среде с постоянной влажностью близкой к 100%.

Инженерное замечание: Даже микротрещина в изоляции разъема приведет к электрохимической коррозии контактов за 3-4 месяца. Поэтому в сертификате должно быть указано применение герметиков класса UL94 V-0 и разъемов с двойным уплотнительным кольцом.

Типичная схема подключения включает:

• Датчик температуры конденсата (терморезистор).
• Реле давления хладагента.
• Вентилятор конденсатора (силовая линия 2-4 мм²).
• Клапан горячего газа (соленоид).

Специфика адсорбционных осушителей (Desiccant Dryers)

Здесь условия экстремальные. Циклический нагрев башен регенерации создает тепловые удары для проводки. Температурный градиент может достигать 150°C за несколько минут. Кроме того, присутствуют высокие пусковые токи нагревательных элементов.

Критические элементы жгута для адсорбционных систем:

Процедура получения и проверки сертификата соответствия

Для импортёров и производителей процесс легализации жгута проводов в 2026 году требует строгого соблюдения протоколов. Просто наличие бумажного документа недостаточно; необходимо убедиться в актуальности данных в реестре Росаккредитации.

Этапы подтверждения качества

1. Идентификация продукции: Определение кода ТН ВЭД (обычно 8544 для изолированных проводов или 8536 для соединительных устройств). Важно правильно классифицировать жгут как «изделие» или «комплектующее», так как это влияет на схему сертификации.

2. Лабораторные испытания: Образцы жгута проходят тесты в аккредитованной лаборатории. Проверяются:

• Сопротивление изоляции (не менее 20 МОм при 20°C).
• Испытание высоким напряжением (2500 В в течение 1 минуты без пробоя).
• Тест на горение (вертикальное распространение пламени).
• Климатические камеры (циклирование температур и влажности).

3. Анализ производства (для серийного выпуска): Если сертификат выдается на серийное производство, эксперт оценивает систему менеджмента качества завода-изготовителя. Это гарантирует, что каждый последующий жгут будет собран с тем же качеством, что и испытанный образец.

Как проверить подлинность сертификата?

На рынке встречается множество документов сомнительного происхождения. Для проверки используйте официальный портал Федеральной службы по аккредитации (fsa.gov.ru). Введите номер сертификата или наименование заявителя. Обратите внимание на статус документа («Действует», «Приостановлен», «Архив»).

Важно: Срок действия сертификата на серийный выпуск обычно составляет от 1 до 5 лет. Если документ выдан более 5 лет назад, скорее всего, он уже недействителен, так как стандарты могли измениться.

Влияние качества жгута на общую эффективность системы осушения

Многие закупщики недооценивают роль кабельной сборки, считая её расходным материалом. Однако статистика сервисных центров за 2025-2026 годы показывает, что до 18% внеплановых остановок осушителей воздуха связаны именно с проблемами в электрической части, а не с механическим износом компрессоров или засорением фильтров.

Экономические последствия использования несертифицированных аналогов

Попытка сэкономить 10-15% на стоимости жгута проводов может привести к многократным убыткам:

• Простой производства: Стоимость часа простоя линии покраски или пневмотранспорта часто превышает цену всего осушителя.
• Порча продукции: Нестабильная точка росы из-за сбоя датчика влажности приводит к браку лакокрасочных покрытий или коррозии металлических изделий.
• Ремонтные расходы: Замена жгута в полевых условиях требует вызова специалиста, диагностики и повторной настройки контроллера.

Реальный кейс: Проблема ложных срабатываний

На одном из металлургических комбинатов в Уральском регионе наблюдалась частая остановка адсорбционного осушителя по ошибке «Перегрев». После аудита выяснилось, что установленный дешевый жгут имел недостаточное сечение жил для питания ТЭНов регенерации. При длительной работе происходил нагрев контактов в разъеме, сопротивление росло, и контроллер фиксировал аварию. Замена на сертифицированный жгут с термостойкой изоляцией и усиленными контактами полностью устранила проблему, повысив коэффициент готовности оборудования (OEE) на 4%.

Руководство по выбору поставщика и техническому заданию

При формировании заказа на жгуты проводов для осушителей воздуха необходимо составить детальное техническое задание (ТЗ). Это исключит недопонимание и поставку некондиционной продукции.

Что должно быть в ТЗ?

1. Электрическая схема: Четкое обозначение всех цепей, сечения проводов, типов разъемов (Molex, Deutsch, Harting и т.д.).
2. Условия эксплуатации: Диапазон температур, наличие масла, уровень вибрации, требуемая степень защиты IP.
3. Длина и трассировка: Точные размеры с допусками, расположение точек крепления (стяжки, гофра, спиральная обмотка).
4. Маркировка: Требования к биркам на проводах (стойкость к стиранию, читаемость).
5. Требования к документации: Наличие паспорта качества, сертификата соответствия, чертежа сборки.

Критерии оценки поставщика

Выбирая партнера, обращайте внимание не только на цену, но и на технологическую базу:

• Использует ли завод автоматические станки для зачистки и обжима? (Ручной обжим дает нестабильное качество).
• Проводится ли 100% электрический тест каждого готового жгута (прозвонка, проверка сопротивления)?
• Есть ли собственная лаборатория входного контроля материалов?
• Готов ли поставщик предоставить образцы для предварительных испытаний?

Надежный поставщик всегда предложит провести аудит вашего текущего оборудования и порекомендует улучшения конструкции жгута, основываясь на своем опыте, а не просто продаст товар по каталогу.

Пример надежного производственного партнера: ООО «Кучи»

В контексте поиска поставщика, способного реализовать сложные инженерные задачи с полным циклом контроля качества, стоит обратить внимание на опыт специализированных предприятий. Ярким примером компании, сочетающей научные разработки с серийным производством высокоточных решений, является ООО Гуанчжоуская научно-техническая компания «Кучи».

Расположенная в Гуанчжоу (Китай), компания «Кучи» функционирует как полноценный инженерно-производственный центр. Её ключевая компетенция заключается в адаптации проектных решений под индивидуальные технические задания заказчиков с последующим выпуском сертифицированной продукции. Хотя основной портфель компании исторически охватывает автомобильную отрасль (включая сложные системы для Land Rover, ADAS и BCM-модулей), мотоциклостроение и медицинское оборудование, накопленный опыт в создании жгутов для экстремальных условий вибрации и температурного диапазона успешно транслируется и на сектор промышленного оборудования.

Производственная база «Кучи» обеспечивает полный цикл работ: от конструкторской проработки и прототипирования до финального контроля. Штат из ста специалистов, распределенных по отделам R&D, инженерии, производства и контроля качества, гарантирует строгое соответствие каждой единицы продукции заявленным спецификациям. Особое внимание уделяется проверке электрической проводимости, механической прочности и стойкости к внешним воздействиям — параметрам, критически важным и для жгутов осушителей воздуха.

Гибкость производственных линий позволяет компании оперативно выполнять как мелкосерийные заказы на уникальные компоненты, так и крупные партии, соблюдая жесткие сроки поставки на рынки СНГ, Азии и Ближнего Востока. Философия компании, основанная на принципе «выживать за счёт качества, развиваться за счёт продукции», делает её надежным партнером для проектов, где недопустимы компромиссы в надежности электрических соединений.

Часто задаваемые вопросы (FAQ)

1. Обязательно ли нужен отдельный сертификат на жгут проводов, если он входит в состав осушителя?

Если жгут поставляется как запасная часть (ЗИП) отдельно от основного оборудования, он подлежит обязательной сертификации или декларированию в соответствии с ТР ТС. Если же он является неотъемлемой частью собранного осушителя, то его безопасность подтверждается общим сертификатом на весь агрегат. Однако для сервисного обслуживания наличие отдельного паспорта качества на жгут крайне желательно.

2. Какой срок службы у качественного сертифицированного жгута?

При соблюдении условий эксплуатации (температурный режим, отсутствие механических повреждений) расчетный срок службы профессионального жгута составляет 10-15 лет. Ключевым фактором старения является тепловое воздействие и ультрафиолет (если оборудование стоит на улице). Использование материалов класса H (до 180°C) значительно продлевает ресурс.

3. Можно ли самостоятельно ремонтировать поврежденный жгут?

Локальный ремонт (замена участка провода, перепайка контакта) возможен, но он аннулирует гарантию на влагозащищенность и ЭМС. В промышленных условиях рекомендуется полная замена узла. Если ремонт неизбежен, необходимо использовать термоусадочные трубки с клеевым слоем и восстанавливать экран.

4. Влияет ли длина жгута на работу датчиков влажности?

Да, для аналоговых сигналов (4-20 мА) длина имеет значение из-за падения напряжения и восприимчивости к помехам. Для длинных трасс (>10 метров) необходимо увеличивать сечение провода или использовать цифровые интерфейсы (RS-485, Modbus), которые менее чувствительны к длине линии. В сертификате часто указывается максимальная рекомендуемая длина для сохранения класса точности.

5. Какие цвета проводов используются в стандарте для осушителей?

Обычно придерживаются европейского стандарта IEC 60445: коричневый/черный — фаза, синий — ноль, желто-зеленый — земля. Для сигнальных цепей могут использоваться другие цвета согласно схеме производителя. Важно, чтобы маркировка была однозначной и соответствовала документации, иначе это усложнит будущую диагностику.

Заключение и рекомендации инженеров

Стабильная работа системы подготовки сжатого воздуха напрямую зависит от надежности каждого компонента, и сертификат жгута проводов осушителя воздуха является маркером этого качества. В 2026 году, когда требования к энергоэффективности и безотказности достигли пика, экономия на кабельной сборке становится неоправданным риском. Правильно подобранный, сертифицированный и грамотно смонтированный жгут обеспечивает точность работы автоматики, защиту от внешних воздействий и долгий срок службы всего комплекса.

Не стоит полагаться на универсальные решения. Каждая установка уникальна, и лучший результат достигается при индивидуальном подходе к проектированию электропроводки. Если вы столкнулись с частыми отказами электроники или планируете модернизацию парка осушителей, рекомендуем провести аудит текущей кабельной инфраструктуры.

Для получения консультации по подбору сертифицированных жгутов проводов, запроса технической документации или оформления заказа свяжитесь с нашими специалистами. Мы готовы предложить индивидуальные инженерные решения, соответствующие вашим производственным задачам, опираясь на опыт ведущих производителей, таких как компания «Кучи».
