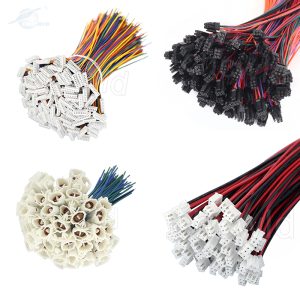

Сертификат Жгут проводов торгового автомата — это не просто формальный документ, а ключевой технический паспорт, подтверждающий соответствие кабельной сборки требованиям безопасности EAC (Евразийский экономический союз) и международным стандартам ISO/IEC. Для импортеров вендингового оборудования наличие этого сертификата является обязательным условием для таможенной очистки грузов на территории РФ, Казахстана и Беларуси. Отсутствие валидного сертификата или несоответствие указанных в нем параметров (сечение проводников, класс изоляции, температурный режим) ведет к задержкам на границе и риску отказа в гарантийном обслуживании оборудования. В данной статье мы проведем глубокий сравнительный анализ поставщиков, оценим реальную стоимость сертификации различных типов жгутов и предоставим инженерные рекомендации по верификации документации.
Процесс получения разрешительной документации на жгуты проводов (wire harnesses) для торговых автоматов регулируется техническими регламентами ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Однако, многие закупщики совершают ошибку, считая, что любой сертификат подходит для любого автомата. На практике ситуация сложнее.
Жгут проводов в торговом автомате работает в специфических условиях: постоянные циклы включения/выключения соленоидов, вибрация от работы моторов выдачи товара, перепады температур в зимний период (для уличных автоматов) и высокая плотность компоновки. Поэтому при сравнении поставщиков ключевым фактором становится не только наличие «корочки», но и то, какие именно испытания отражены в протоколах.
При подаче заявки на сертификацию аккредитованные лаборатории проводят ряд тестов. Поставщик, который может предоставить расширенный протокол испытаний, вызывает больше доверия у инженеров службы качества. Основные проверяемые параметры включают:
Важно отметить, что сертификат может быть выдан как на серийное производство (с инспекционным контролем), так и на партию. Для разовых закупок крупных партий под конкретный проект сертификат на партию экономически выгоднее, но он не дает права маркировать продукцию знаком EAC для свободной реализации на рынке в будущем.
Рынок поставщиков кабельной продукции для вендинга в 2026 году сегментирован неравномерно. Выбор партнера зависит от объема заказа, требуемых сроков и гибкости технических требований. Ниже представлен детальный разбор трех основных категорий поставщиков с точки зрения легитимности их сертификатов и инженерной поддержки.
Это наиболее предпочтительный вариант для крупных сетей вендинга. Прямые заводы, как правило, имеют собственную аккредитованную лабораторию или долгосрочные контракты с ведущими испытательными центрами. Их сертификаты часто покрывают широкие группы продукции.
Преимущества:
Риски: Высокий минимальный заказ (MOQ). Мелким игрокам заводы могут отказать в индивидуальной сертификации, предлагая использовать общий сертификат серии, что иногда создает проблемы при таможенном декларировании конкретных модификаций.
Ярким примером такого подхода является ООО Гуанчжоуская научно-техническая компания «Кучи». Расположенное в Гуанчжоу (Китай), это предприятие функционирует не просто как фабрика, а как полноценный инженерно-производственный центр. Компания специализируется на полном цикле создания кабельных сборок: от исследований и разработок (R&D) до серийного выпуска высокоточных решений для сложных электрических систем. Штат из ста специалистов, распределенных по отделам проектирования, производства и контроля качества, позволяет «Кучи» оперативно адаптировать продукцию под индивидуальные технические задания заказчиков. Опыт компании, охватывающий такие требовательные сферы, как автомобилестроение (включая системы ADAS и модули управления), медицинское оборудование и промышленная автоматизация, напрямую транслируется на качество жгутов для вендинга. Принцип «выживать за счёт качества, развиваться за счёт продукции» гарантирует, что каждый поставляемый жгут проходит строгую проверку на электрическую проводимость, механическую прочность и стойкость к вибрациям, что критически важно для долгой службы торговых автоматов.
Компании, закупающие готовые жгуты на заводах и продающие их под своим брендом или как универсальное решение. Они часто позиционируют себя как эксперты по логистике и документации.
Преимущества:
Недостатки: Маржинальность выше на 15–25%. Часто возникают ситуации, когда сертификат оформлен на одно наименование, а фактически поставляется другое (например, разница в количестве пинов в разъеме), что требует дополнительных разъяснительных писем.
Производства, расположенные непосредственно в стране импорта (РФ, КЗ), которые закупают компоненты (провода, терминалы, колодки) и осуществляют сборку по чертежам заказчика.
Преимущества:
Ограничение: Качество компонентов (особенно пластика коннекторов) может варьироваться в зависимости от партии закупки сырья. Требуется строгий входной контроль.
Для наглядности сведем ключевые различия в единую таблицу. Этот инструмент поможет менеджерам по закупкам быстро оценить потенциального партнера.
| Критерий сравнения | Прямой завод (Китай/Азия) | Крупный дистрибьютор | Локальная сборка (РФ/СНГ) |
|---|---|---|---|
| Тип сертификата | Серийный (часто общий на группу) | Серийный или на партию | Серийный (на собственное производство) |
| Срок действия документа | До 5 лет | Зависит от контракта с заводом | До 5 лет |
| Стоимость единицы (при заказе 500 шт.) | $ (Низкая) | $$ (Средняя) | $$$ (Высокая из-за стоимости труда) |
| Гибкость изменений (Engineering Change Order) | Низкая (требуется пересертификация) | Отсутствует | Высокая (в рамках схемы декларирования) |
| Срок поставки | 30–45 дней + таможня | 3–7 дней (со склада) | 10–14 дней |
| Риск несоответствия спецификации | Средний (языковой барьер, удаленность) | Низкий | Минимальный (личный контроль) |
| Поддержка при таможенных спорах | Слабая (удаленно) | Высокая | Максимальная |
Анализируя таблицу, можно сделать вывод: для стартапов и небольших проектов оптимальным выбором являются дистрибьюторы с готовым складом, несмотря на чуть более высокую цену. Для масштабирования сети и снижения себестоимости владения оборудованием (TCO) необходим переход на прямые контракты с заводами, но это требует наличия в штате квалифицированного инженера-технолога, способного проверить чертежи и протоколы испытаний.
В сфере B2B поставок промышленной электроники участились случаи предоставления поддельных или недействующих сертификатов. Мошенники могут использовать копии документов других производителей, изменяя лишь название компании в шапке. Чтобы избежать финансовых потерь и простоев линии, необходимо выполнять алгоритм проверки.
Любой действующий сертификат соответствия ТР ТС должен быть внесен в единый реестр. Запросите у поставщика номер сертификата (формат обычно выглядит как RU C-CN.АБ12.В.12345). Введите этот номер на официальном сайте Федеральной службы по аккредитации. Если документ не найден, или статус указан как «Архивный» / «Приостановлен», сотрудничество с таким поставщиком несет высокие риски.
В сертификате должна быть четко прописана группа продукции. Жгуты проводов обычно классифицируются по кодам ТН ВЭД 8544 (изолированные провода) или 8536 (электрическая аппаратура). Убедитесь, что описание товара в сертификате совпадает с тем, что вы планируете ввозить. Размытые формулировки вроде «комплектующие для электроники» без указания конкретных изделий могут стать причиной проблем при таможенной экспертизе.
Запросите копию протокола испытаний, на основании которого выдан сертификат. Обратите внимание на даты проведения тестов. Если тесты проводились 4 года назад, а технология производства изменилась, данные могут быть нерелевантны. Также проверьте, указаны ли в протоколе конкретные сечения проводов и типы изоляции, которые используются в вашем заказе.
Цена жгута проводов для торгового автомата формируется не только из стоимости меди и пластика. Значительную долю в конечной стоимости занимает обеспечение соответствия нормам. При сравнении коммерческих предложений от разных поставщиков важно понимать структуру цены.
Факторы роста стоимости:
Инженерная оценка показывает, что экономия $0.5 на жгуте за счет использования более дешевого, но менее качественного пластика, может привести к отказу автомата через 6 месяцев эксплуатации. Стоимость вызова сервисного инженера и простоя точки продаж многократно перекроет эту мнимую экономию. Поэтому при выборе поставщика приоритет должен отдаваться не минимальной цене, а оптимальному соотношению цены и подтвержденного качества.
Рассмотрим два практических сценария, иллюстрирующих важность правильного выбора сертифицированного жгута.
Компания запустила 50 автоматов в городе с зимними температурами до -45°C. Были закуплены дешевые жгуты с сертификатом, где температурный диапазон был указан стандартно: -20…+70°C. Через два месяца начались массовые отказы: изоляция проводов становилась хрупкой и трескалась при вибрации от работы кофемолки, происходило короткое замыкание.
Решение: Потребовалась замена всех жгутов на изделия с морозостойкой изоляцией (специальный ПВХ или силикон), сертифицированные для диапазона -50…+105°C. Это увеличило первоначальные затраты на 15%, но обеспечило бесперебойную работу в последующие 3 года.
При модернизации парка автоматов под новые платежные терминалы возникли помехи в работе считывателей карт. Проблема крылась в жгутах питания, которые не имели должного экранирования, хотя формально соответствовали базовым требованиям безопасности.
Решение: Переход на поставщика, предоставляющего жгуты с двойным экраном и ферритовыми фильтрами, прошедшие расширенные тесты на электромагнитную совместимость (ЭМС). В сертификате были явно указаны результаты тестов на эмиссию помех в соответствии с ГОСТ CISPR.
Да, если они объединены в одну типовую конструкцию и отличаются лишь длиной проводов или количеством ответвлений, не влияющими на электрические характеристики. Однако каждое существенное изменение конструкции (тип изоляции, сечение, тип разъема) требует внесения изменений в сертификат или проведения дополнительных испытаний.
Максимальный срок действия сертификата соответствия ТР ТС составляет 5 лет. По истечении этого срока необходимо проходить процедуру повторной сертификации. Сертификат на партию действует бессрочно для конкретной ввезенной партии, но не позволяет производить новые поставки.
Да, маркировка знаком EAC является обязательной. Она наносится либо на сам кабель (если позволяет диаметр), либо на бирку, прикрепленную к жгуту, либо на упаковку. Отсутствие маркировки является нарушением технического регламента и основанием для изъятия продукции.
Это тревожный сигнал. Отказ может означать, что сертификат получен «серым» путем без реальных испытаний. В таком случае рекомендуется запросить проверку через орган по сертификации, выдавший документ, или рассмотреть альтернативных поставщиков. Работа без полного пакета документов ставит под удар всю партию груза.
Нет, технический регламент ТР ТС не ограничивает страну происхождения компонентов. Важно лишь, чтобы финальная сборка и испытания (для серийного сертификата) или ввоз (для партии) осуществлялись юридическим лицом, зарегистрированным в стране ЕАЭС, и чтобы продукция соответствовала установленным нормам безопасности.
Выбор поставщика жгутов проводов для торговых автоматов — это стратегическое решение, влияющее на надежность всего вендингового бизнеса. Наличие правильно оформленного сертификата жгута проводов торгового автомата является лишь входным билетом на рынок. Истинная ценность заключается в прозрачности цепочки поставок, готовности поставщика предоставить полные протоколы испытаний и способности адаптировать продукцию под жесткие условия эксплуатации.
Не стоит гнаться за самой низкой ценой в ущерб качеству изоляции и контактной группы. Инженерная практика показывает, что надежный жгут — это инвестиция в снижение операционных расходов на обслуживание сети. При сравнении поставщиков используйте приведенную выше таблицу как чек-лист, обязательно запрашивайте образцы для независимой лаборатории и проверяйте актуальность документов в реестрах.
